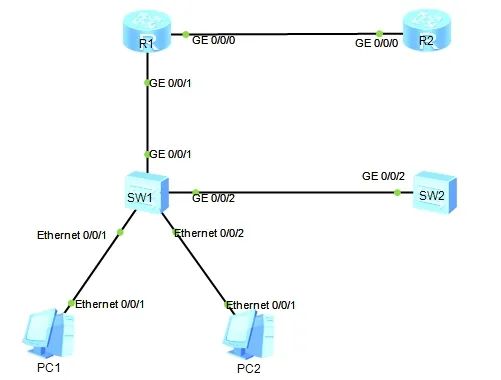

实验拓扑

PC1属于VLAN10，PC2属于VLAN20

PC1 IP：192.168.10.254/24

R1 G0/0/0 IP：12.0.0.1/24

PC2 IP：192.168.20.254/24

R2 G0/0/0 IP: 12.0.0.2/24

SW1 VLAN1 IP：192.168.1.10/24

SW2 VLAN1 IP：192.168.1.20/24

实验内容

R1模拟内网出口路由，R2模拟运营商设备

1、在R1上做静态NAT使内网成员可以访问外网

2、在R1上做动态NAT使内网成员可以访问外网

3、在R1上做PAT使内网成员可以访问外网

4、在R1上做静态端口映射，使R2可以对SW1和SW2进行远程管理

1、静态NAT配置

现有2个公网地址

202.106.1.1/32

202.106.1.2/32

静态NAT为一对一并不能节省IP地址

R1静态NAT配置：

system-view

[R1]int g0/0/0

[R1-GigabitEthernet0/0/0]nat static global 202.106.1.1 inside 192.168.10.254  //将这个公网地址映射到内部IP为：192.168.10.254的主机也就是C1

[R1-GigabitEthernet0/0/0]nat static global 202.106.1.2 inside 192.168.20.254 //同上映射到C2

R2配置回程路由：

[R2]ip route-static 202.106.1.1 32 12.0.0.1

[R2]ip route-static 202.106.1.2 32 12.0.0.1

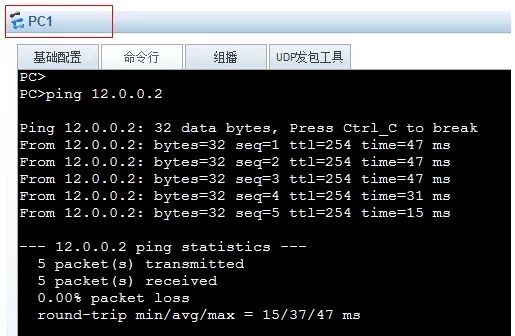

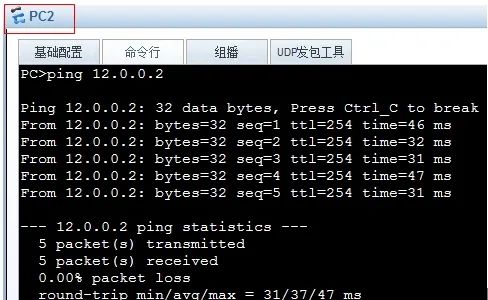

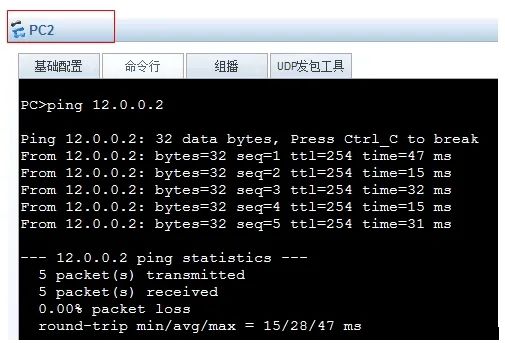

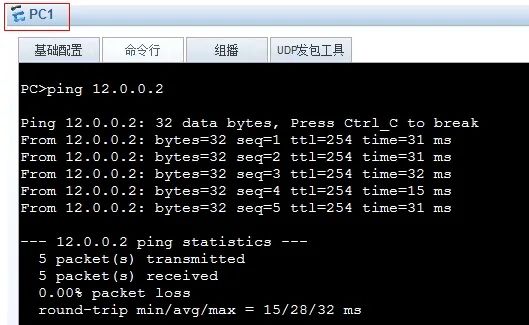

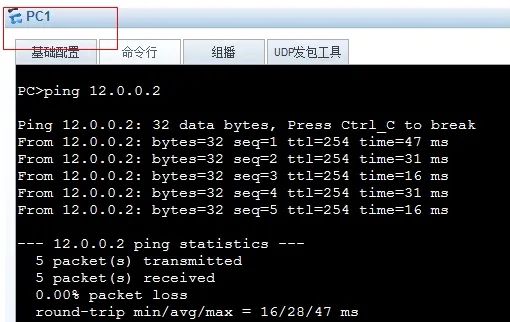

现在应该C1与C2都可以与外网通信了

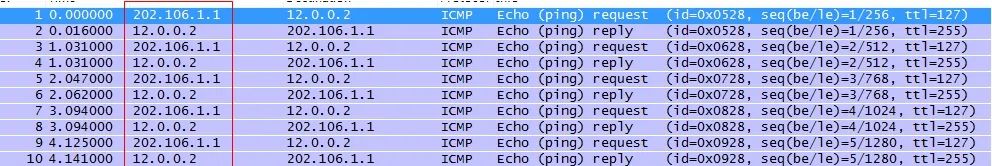

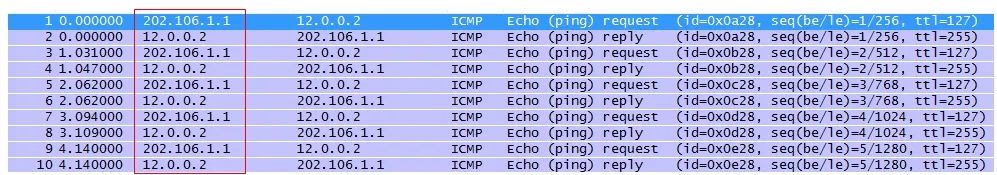

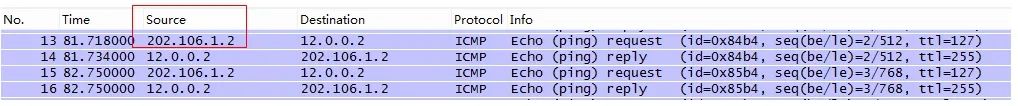

在R2上抓包验证看源地址是否是202.106.1.1和202.106.1.2

2、动态NAT

现有以下公网地址202.106.1.0/24

动态NAT是在出口路由器上做了一个地址池，内网PC访问外网时会从地址池内获取一个公网IP。

R1动态NAT配置：

[R1]nat address-group 1 202.106.1.1 202.106.1.254 //创建一个NAT地址池

[R1]acl 2000  //定义一个访问控制列表

[R1-acl-basic-2000]rule permit source 192.168.10.0 0.0.0.255

[R1-acl-basic-2000]rule permit source 192.168.20.0 0.0.0.255

[R1-acl-basic-2000]quit

[R1]interface g0/0/0

[R1-GigabitEthernet0/0/0]nat outbound 2000 address-group 1 no-pat  //将ACL与地址池关联，no-pat表示不可反复使用

R2配置回程路由:

[R2]ip route-static 202.106.1.0 24 12.0.0.1

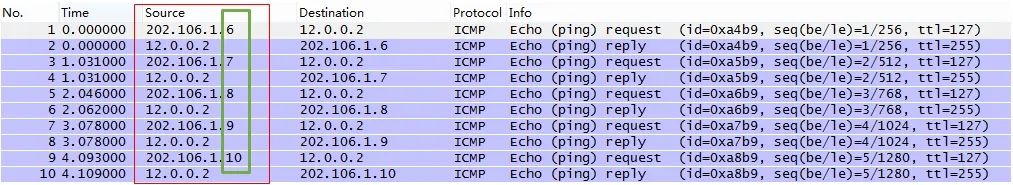

抓包测试

会发现这里模拟器是有bug的，ping命令发送5个包，这里每个包都获取了一个地址

3、PAT配置

现有一个公网地址202.106.1.1/32

PAT是将一个公网地址反复使用，所有主机都通过它来上网

R1 PAT配置：

[R1]nat address-group 1 202.106.1.1 202.106.1.1  //创建一个地址池

[R1]acl 2000          //定义一个访问控制列表

[R1-acl-basic-2000]rule permit source 192.168.10.0 0.0.0.255

[R1-acl-basic-2000]rule permit source 192.168.20.0 0.0.0.255

[R1-GigabitEthernet0/0/0]nat outbound 2000 address-group 1  //将ACL与地址池关联

R2上回程路由：

[R2]ip route-static 202.106.1.1 32 12.0.0.1

抓包测试

现在一个公网IP都没有只有一个外网口G0/0/0IP：12.0.0.1

[R1]acl 2000          //定义一个访问控制列表

[R1-acl-basic-2000]rule permit source 192.168.10.0 0.0.0.255

[R1-acl-basic-2000]rule permit source 192.168.20.0 0.0.0.255

[R1]interface g0/0/0

[R1-GigabitEthernet0/0/0]ip address 12.0.0.1 24

[R1-GigabitEthernet0/0/0]nat outbound 2000 //反复使用当前接口地址

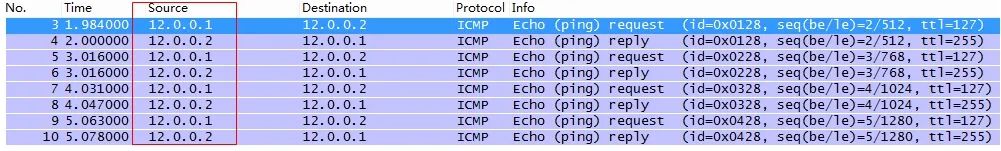

抓包验证

4、静态端口映射

在PAT的基础上输入如下命令

R1：

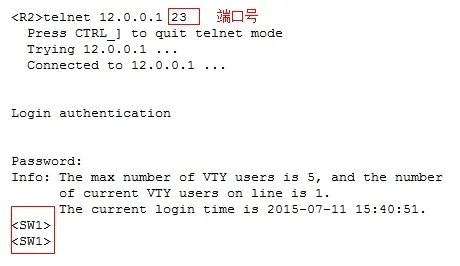

[R1-GigabitEthernet0/0/0]nat static protocol tcp global current-interface telnet

inside 192.168.1.10 telnet

//将当前接口的23端口映射到192.168.1.10的23端口，这里输入端口号或者协议都可以

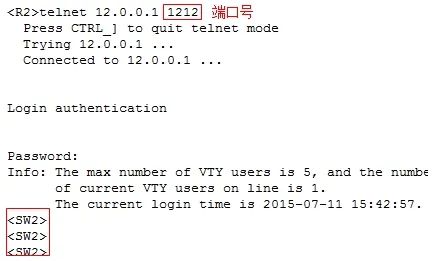

[R1-GigabitEthernet0/0/0]nat static protocol tcp global current-interface 1212 inside 192.168.1.20 telnet

//将当前接口的1212端口映射到192.168.1.20的23端口

测试

-------------------------------------------------------------------------------------------
